使用容器總是感覺像使用魔法一樣。對于那些理解底層原理的人來說容器很好用，但是對于不理解的人來說就是個噩夢。很幸運的是，我們已經研究容器技術很久了，甚至成功揭秘容器只是隔離并受限的 Linux 進程，運行容器并不需要鏡像，以及另一個方面，構建鏡像需要運行一些容器。

現在是時候解決容器網絡問題了。或者更準確地說，單主機容器網絡問題。本文會回答這些問題：

如何虛擬化網絡資源，讓容器認為自己擁有獨占網絡？
如何讓容器們和平共處，之間不會互相干擾，并且能夠互相通信？
從容器內部如何訪問外部世界（比如，互聯網）？
從外部世界如何訪問某臺機器上的容器呢（比如，端口發布）？

最終結果很明顯，單主機容器網絡是已知的 Linux 功能的簡單組合：

網絡命名空間（namespace）
虛擬 Ethernet設備
虛擬網絡交換機（網橋）
IP路由和網絡地址翻譯（NAT）
并且不需要任何代碼就可以讓這樣的網絡魔法發生……

前提條件

任意 Linux 發行版都可以。本文例子都是在 vagrant centos 8 的虛擬機上執行的：

$ vagrant init centos/8

$ vagrant up

$ vagrant ssh




[vagrant@localhost ~]$ uname -a

Linux localhost.localdomain 4.18.0-147.3.1.el8_1.x86_64

為了簡單起見，本文使用容器化解決方案（比如，Docker 或者 Podman）。我們會重點介紹基本概念，并使用最簡單的工具來達到學習目標。

network 命名空間隔離容器

Linux 網絡棧包括哪些部分？顯然，是一系列網絡設備。還有別的嗎？可能還包括一系列的路由規則。并且不要忘記，netfilter hook，包括由iptables規則定義的。

我們可以快速創建一個并不復雜的腳本inspect-net-stack.sh：

#!/usr/bin/env bash

echo  "> Network devices"

ip link




echo -e "\n> Route table"

ip route




echo -e "\n> Iptables rules"

iptables --list-rules

在運行腳本前，讓我們修改下 iptable rule：

$ sudo iptables -N root_NS

這之后，在機器上執行上面的腳本，輸出如下：

$ sudo ./inspect-net-stack.sh

    > Network devices

    1: lo: <loopback,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

    2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000 link/ether 52:54:00:e3:27:77 brd ff:ff:ff:ff:ff:ff

    > Route table

    default via 10.0.2.2 dev eth0 proto dhcp metric 100

    10.0.2.0/24 dev eth0 proto kernel scope link src 10.0.2.15 metric 100

    > Iptables rules

    -P INPUT ACCEPT

    -P FORWARD ACCEPT

    -P OUTPUT ACCEPT

    -N ROOT_NS

我們對這些輸出感興趣，因?yàn)橐_保即將創建的每個容器都有各自獨立的網絡棧。

你可能已經知道了，用于容器隔離的一個 Linux 命名空間是網絡命名空間（network namespace）。從 man ip-netns 可以看到，“網絡命名空間是網絡棧邏輯上的另一個副本，它有自己的路由，防火墻規則和網絡設備。”為了簡化起見，這是本文使用的唯一的命名空間。我們并沒有創建完全隔離的容器，而是將范圍限制在網絡棧上。

創建網絡命名空間的一種方法是 ip 工具，它是 iproute2 的一部分：

$ sudo ip netns add netns0

$ ip netns

netns0

如何使用剛才創建的命名空間呢？一個很好用的命令 nsenter。進入一個或多個特定的命名空間，然后執行指定的腳本：




$ sudo nsenter --net=/var/run/netns/netns0 bash

     # 新建的 bash 進程在 netns0 里

 $ sudo ./inspect-net-stack.sh

    > Network devices 1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN mode DEFAULT group default qlen 1000

    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

    > Route table

    > Iptables rules

    -P INPUT ACCEPT

    -P FORWARD ACCEPT

    -P OUTPUT ACCEPT

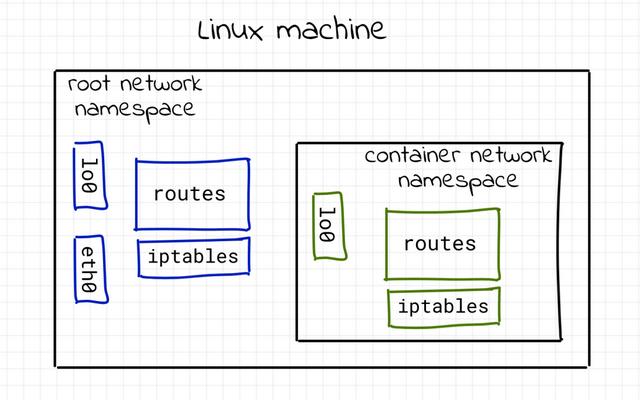

從上面的輸出可以清楚地看到 bash 進程運行在 netns0 命名空間，這時看到的是完全不同的網絡棧。這里沒有路由規則，沒有自定義的 iptables chain，只有一個 loopback 的網絡設備。

瀏覽器errconnectionrefused能打開各種網站的瀏覽器插圖

使用虛擬的 Ethernet 設備將容器連接到主機上

如果我們無法和某個專有的網絡棧通信，那么它看上去就沒什么用。幸運的是，Linux 提供了好用的工具——虛擬 Ethernet設備。從 man veth 可以看到，“veth 設備是虛擬 Ethernet 設備。他們可以作為網絡命名空間之間的通道，從而創建連接到另一個命名空間里的物理網絡設備的橋梁，但是也可以作為獨立的網絡設備使用。”

虛擬 Ethernet 設備通常都成對出現。不用擔心，先看一下創建的腳本：

$ sudo ip link add veth0 type veth peer name ceth0

用這條簡單的命令，我們就可以創建一對互聯的虛擬 Ethernet 設備。默認選擇了 veth0 和 ceth0 這兩個名稱。

$ ip link

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000

 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000

  link/ether 52:54:00:e3:27:77 brd ff:ff:ff:ff:ff:ff

5: ceth0@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000

  link/ether 66:2d:24:e3:49:3f brd ff:ff:ff:ff:ff:ff

6: veth0@ceth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000

 link/ether 96:e8:de:1d:22:e0 brd ff:ff:ff:ff:ff:ff

創建的 veth0 和 ceth0 都在主機的網絡棧（也稱為 root 網絡命名空間）上。將 netns0 命名空間連接到 root 命名空間，需要將一個設備留在 root 命名空間，另一個挪到 netns0 里：

$ sudo ip link set ceth0 netns netns0

    # 列出所有設備，可以看到 ceth0 已經從 root 棧里消失了

   $ ip link 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000

    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

   2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000

   link/ether 52:54:00:e3:27:77 brd ff:ff:ff:ff:ff:ff

   6: veth0@if5: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000

    link/ether 96:e8:de:1d:22:e0 brd ff:ff:ff:ff:ff:ff link-netns netns0

一旦啟用設備并且分配了合適的 IP 地址，其中一個設備上產生的包會立刻出現在其配對設備里，從而連接起兩個命名空間。從 root 命名空間開始：

$ sudo ip link set veth0 up

$ sudo ip addr add 172.18.0.11/16 dev veth0

然后是 netns0：

$ sudo nsenter --net=/var/run/netns/netns0

$ ip link set lo up

$ ip link set ceth0 up

$ ip addr add 172.18.0.10/16 dev ceth0

$ ip link

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000

 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

5: ceth0@if6: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000

 link/ether 66:2d:24:e3:49:3f brd ff:ff:ff:ff:ff:ff link-netnsid 0

瀏覽器errconnectionrefused能打開各種網站的瀏覽器插圖1

檢查連通性：

# 在 netns0 里 PING root 的 veth0

 $ ping -c 2 172.18.0.11

 PING 172.18.0.11 (172.18.0.11) 56(84) bytes of data.

 64 bytes from 172.18.0.11: icmp_seq=1 ttl=64 time=0.038 ms

 64 bytes from 172.18.0.11: icmp_seq=2 ttl=64 time=0.040 ms

 --- 172.18.0.11 ping statistics ---

 2 packets transmitted, 2 received, 0% packet loss, time 58ms

 rtt min/avg/max/mdev = 0.038/0.039/0.040/0.001 ms

 # 離開 netns0

 $ exit

 # 在root命名空間里ping ceth0

 $ ping -c 2 172.18.0.10

 PING 172.18.0.10 (172.18.0.10) 56(84) bytes of data.

 64 bytes from 172.18.0.10: icmp_seq=1 ttl=64 time=0.073 ms

 64 bytes from 172.18.0.10: icmp_seq=2 ttl=64 time=0.046 ms

 --- 172.18.0.10 ping statistics ---

 2 packets transmitted, 2 received, 0% packet loss, time 3ms

 rtt min/avg/max/mdev = 0.046/0.059/0.073/0.015 ms

同時，如果嘗試從 netns0 命名空間訪問其他地址，它是不可以成功的：

# 在 root 命名空間

   $ ip addr show dev eth0

   2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000

    link/ether 52:54:00:e3:27:77 brd ff:ff:ff:ff:ff:ff

    inet 10.0.2.15/24 brd 10.0.2.255 scope global dynamic noprefixroute eth0

  valid_lft 84057sec preferred_lft 84057sec

    inet6 fe80::5054:ff:fee3:2777/64 scope link

     valid_lft forever preferred_lft forever

    # 記住這里 IP 是 10.0.2.15

   $ sudo nsenter --net=/var/run/netns/netns0

   # 嘗試ping主機的eth0

   $ ping 10.0.2.15

   connect: Network is unreachable

   # 嘗試連接外網

   $ ping 8.8.8.8

   connect: Network is unreachable

這也很好理解。在 netns0 路由表里沒有這類包的路由。唯一的 entry 是如何到達 172.18.0.0/16 網絡：

# 在netns0命名空間:

    $ ip route

    172.18.0.0/16 dev ceth0 proto kernel scope link src 172.18.0.10

Linux 有好幾種方式建立路由表。其中一種是直接從網絡接口上提取路由。記住，命名空間創建后， netns0 里的路由表是空的。但是隨后我們添加了 ceth0 設備并且分配了IP地址 172.18.0.0/16。因?yàn)槲覀兪褂玫牟皇呛?jiǎn)單的 IP 地址，而是地址和子網掩碼的組合，網絡棧可以從其中提取出路由信息。目的地是 172.18.0.0/16 的每個網絡包都會通過 ceth0 設備。但是其他包會被丟棄。類似的，root 命名空間也有了個新的路由：

# 在root命名空間:

    $ ip route

    # ... 忽略無關行 ...

    172.18.0.0/16 dev veth0 proto kernel scope link src 172.18.0.11

這里，就可以回答第一個問題了。我們了解了如何隔離，虛擬化并且連接Linux網絡棧。

使用虛擬網絡 switch（網橋）連接容器

容器化思想的驅動力是高效的資源共享。所以，一臺機器上只運行一個容器并不常見。相反，最終目標是盡可能地在共享的環境上運行更多的隔離進程。因此，如果按照上述 veth 方案，在同一臺主機上放置多個容器的話會發生什么呢？讓我們嘗試添加第二個容器。

# 從 root 命名空間

    $ sudo ip netns add netns1

    $ sudo ip link add veth1 type veth peer name ceth1

    $ sudo ip link set ceth1 netns netns1

    $ sudo ip link set veth1 up

    $ sudo ip addr add 172.18.0.21/16 dev veth1

    $ sudo nsenter --net=/var/run/netns/netns1

    $ ip link set lo up

    $ ip link set ceth1 up

    $ ip addr add 172.18.0.20/16 dev ceth1

暈！有地方出錯了……netns1 有問題。它無法連接到 root，并且從 root 命名空間里也無法訪問到它。但是，因?yàn)閮蓚€(gè)容器都在相同的 IP 網段 172.18.0.0/16 里，從 netns0 容器可以訪問到主機的 veth1。

這里花了些時間來找到原因，不過很明顯遇到的是路由問題。先查一下 root 命名空間的路由表：

$ ip route
    # ... 忽略無關行... #
    172.18.0.0/16 dev veth0 proto kernel scope link src 172.18.0.11
    172.18.0.0/16 dev veth1 proto kernel scope link src 172.18.0.21

在添加了第二個 veth 對之后，root 的網絡棧知道了新路由 172.18.0.0/16 dev veth1 proto kernel scope link src 172.18.0.21，但是之前已經存在該網絡的路由了。當?shù)诙€(gè)容器嘗試 ping veth1 時，選中的是第一個路由規則，這導致網絡無法連通。如果我們刪除第一個路由 sudo ip route delete 172.18.0.0/16 dev veth0 proto kernel scope link src 172.18.0.11，然后重新檢查連通性，應該就沒有問題了。netns1 可以連通，但是 netns0 就不行了。

如果我們?yōu)?netns1 選擇其他的網段，應該就都可以連通。但是，多個容器在同一個 IP 網段上應該是合理的使用場景。因此，我們需要調整 veth 方案。

別忘了還有 Linux 網橋——另一種虛擬化網絡技術！Linux 網橋作用類似于網絡 switch。它會在連接到其上的接口間轉發網絡包。并且因?yàn)樗?switch，它是在 L2 層完成這些轉發的。

試試這個工具。但是首先，需要清除已有設置，因?yàn)橹暗囊恍┡渲矛F(xiàn)在不再需要了。刪除網絡命名空間：

$ sudo ip netns delete netns0

$ sudo ip netns delete netns1

$ sudo ip link delete veth0

$ sudo ip link delete ceth0

$ sudo ip link delete veth1

$ sudo ip link delete ceth1

快速重建兩個容器。注意，我們沒有給新的veth0和veth1設備分配任何IP地址：

$ sudo ip netns add netns0

$ sudo ip link add veth0 type veth peer name ceth0

$ sudo ip link set veth0 up

$ sudo ip link set ceth0 netns netns0




$ sudo nsenter --net=/var/run/netns/netns0

$ ip link set lo up

$ ip link set ceth0 up

$ ip addr add 172.18.0.10/16 dev ceth0

$ exit




$ sudo ip netns add netns1

$ sudo ip link add veth1 type veth peer name ceth1

$ sudo ip link set veth1 up

$ sudo ip link set ceth1 netns netns1




$ sudo nsenter --net=/var/run/netns/netns1

$ ip link set lo up

$ ip link set ceth1 up

$ ip addr add 172.18.0.20/16 dev ceth1

$ exit

確保主機上沒有新的路由：

$ ip route

default via 10.0.2.2 dev eth0 proto dhcp metric 100

10.0.2.0/24 dev eth0 proto kernel scope link src 10.0.2.15 metric 100

最后創建網橋接口：

$ sudo ip link add br0 type bridge

$ sudo ip link set br0 up

將veth0和veth1接到網橋上：

$ sudo ip link set veth0 master br0

$ sudo ip link set veth1 master br0

檢查容器間的連通性：

$ sudo nsenter --net=/var/run/netns/netns0

$ ping -c 2 172.18.0.20

PING 172.18.0.20 (172.18.0.20) 56(84) bytes of data.

64 bytes from 172.18.0.20: icmp_seq=1 ttl=64 time=0.259 ms

64 bytes from 172.18.0.20: icmp_seq=2 ttl=64 time=0.051 ms

--- 172.18.0.20 ping statistics ---

2 packets transmitted, 2 received, 0% packet loss, time 2ms

rtt min/avg/max/mdev = 0.051/0.155/0.259/0.104 ms

$ sudo nsenter --net=/var/run/netns/netns1

$ ping -c 2 172.18.0.10

PING 172.18.0.10 (172.18.0.10) 56(84) bytes of data.

64 bytes from 172.18.0.10: icmp_seq=1 ttl=64 time=0.037 ms

64 bytes from 172.18.0.10: icmp_seq=2 ttl=64 time=0.089 ms

--- 172.18.0.10 ping statistics ---

2 packets transmitted, 2 received, 0% packet loss, time 36ms

rtt min/avg/max/mdev = 0.037/0.063/0.089/0.026 ms

太好了！工作得很好。用這種新方案，我們根本不需要配置 veth0 和 veth1。只需要在 ceth0 和 ceth1 端點分配兩個 IP 地址。但是因?yàn)樗鼈兌歼B接在相同的 Ethernet上（記住，它們連接到虛擬 switch上），之間在 L2 層是連通的：

$ sudo nsenter --net=/var/run/netns/netns0

$ ip neigh

172.18.0.20 dev ceth0 lladdr 6e:9c:ae:02:60:de STALE

$ exit




$ sudo nsenter --net=/var/run/netns/netns1

$ ip neigh

172.18.0.10 dev ceth1 lladdr 66:f3:8c:75:09:29 STALE

$ exit

太好了，我們學習了如何將容器變成友鄰，讓它們互不干擾，但是又可以連通。

連接外部世界（ IP 路由和地址偽裝（masquerading））

容器間可以通信。但是它們能和主機，比如root命名空間，通信嗎？

$ sudo nsenter --net=/var/run/netns/netns0
$ ping 10.0.2.15 # eth0 address
connect: Network is unreachable

這里很明顯，netns0 沒有路由：

$ ip route

172.18.0.0/16 dev ceth0 proto kernel scope link src 172.18.0.10

root 命名空間不能和容器通信：

# 首先使用 exit 離開netns0:

$ ping -c 2 172.18.0.10

PING 172.18.0.10 (172.18.0.10) 56(84) bytes of data.

From 213.51.1.123 icmp_seq=1 Destination Net Unreachable

From 213.51.1.123 icmp_seq=2 Destination Net Unreachable

--- 172.18.0.10 ping statistics ---

2 packets transmitted, 0 received, +2 errors, 100% packet loss, time 3ms




$ ping -c 2 172.18.0.20

PING 172.18.0.20 (172.18.0.20) 56(84) bytes of data.

From 213.51.1.123 icmp_seq=1 Destination Net Unreachable

From 213.51.1.123 icmp_seq=2 Destination Net Unreachable

--- 172.18.0.20 ping statistics ---

2 packets transmitted, 0 received, +2 errors, 100% packet loss, time 3ms

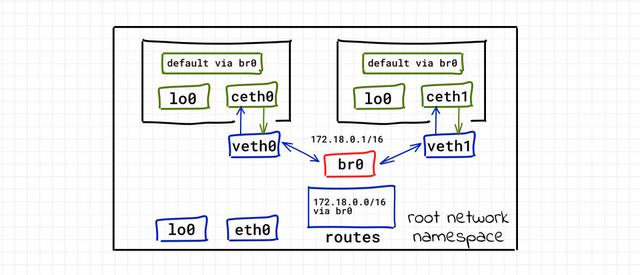

要建立 root 和容器命名空間的連通性，我們需要給網橋網絡接口分配 IP 地址：

$ sudo ip addr add 172.18.0.1/16 dev br0

一旦給網橋網絡接口分配了 IP 地址，在主機的路由表里就會多一條路由：

$ ip route

# ...忽略無關行 ...

172.18.0.0/16 dev br0 proto kernel scope link src 172.18.0.1




$ ping -c 2 172.18.0.10

PING 172.18.0.10 (172.18.0.10) 56(84) bytes of data.

64 bytes from 172.18.0.10: icmp_seq=1 ttl=64 time=0.036 ms

64 bytes from 172.18.0.10: icmp_seq=2 ttl=64 time=0.049 ms




--- 172.18.0.10 ping statistics ---

2 packets transmitted, 2 received, 0% packet loss, time 11ms

rtt min/avg/max/mdev = 0.036/0.042/0.049/0.009 ms




$ ping -c 2 172.18.0.20

PING 172.18.0.20 (172.18.0.20) 56(84) bytes of data.

64 bytes from 172.18.0.20: icmp_seq=1 ttl=64 time=0.059 ms

64 bytes from 172.18.0.20: icmp_seq=2 ttl=64 time=0.056 ms




--- 172.18.0.20 ping statistics ---

2 packets transmitted, 2 received, 0% packet loss, time 4ms

rtt min/avg/max/mdev = 0.056/0.057/0.059/0.007 ms

容器可能也可以 ping 網橋接口，但是它們還是無法連接到主機的 eth0。需要為容器添加默認的路由：

$ sudo nsenter --net=/var/run/netns/netns0

$ ip route add default via 172.18.0.1

$ ping -c 2 10.0.2.15

PING 10.0.2.15 (10.0.2.15) 56(84) bytes of data.

64 bytes from 10.0.2.15: icmp_seq=1 ttl=64 time=0.036 ms

64 bytes from 10.0.2.15: icmp_seq=2 ttl=64 time=0.053 ms

--- 10.0.2.15 ping statistics ---

2 packets transmitted, 2 received, 0% packet loss, time 14ms

rtt min/avg/max/mdev = 0.036/0.044/0.053/0.010 ms

    # 為`netns1`也做上述配置

這個改動基本上把主機變成了路由，并且網橋接口變成了容器間的默認網關。

瀏覽器errconnectionrefused能打開各種網站的瀏覽器插圖2

很好，我們將容器連接到 root 命名空間上。現在，繼續嘗試將它們連接到外部世界。Linux 上默認 disable 了網絡包轉發（比如，路由功能）。我們需要先啟用這個功能：

# 在 root 命名空間

sudo bash -c 'echo 1 > /proc/sys/net/ipv4/ip_forward'

再次檢查連通性：

$ sudo nsenter --net=/var/run/netns/netns0

$ ping 8.8.8.8

# hung住了...

還是不工作。哪里弄錯了呢？如果容器可以向外部發包，那么目標服務器無法將包發回容器，因?yàn)槿萜鞯腎P地址是私有的，那個特定 IP 的路由規則只有本地網絡知道。并且有很多容器共享的是完全相同的私有IP地址 172.18.0.10。這個問題的解決方法稱為網絡地址翻譯（NAT）。在到達外部網絡之前，容器發出的包會將源IP地址替換為主機的外部網絡地址。主機還會跟蹤所有已有的映射，會在將包轉發回容器之前恢復之前被替換的 IP 地址。聽上去很復雜，但是有一個好消息！iptables 模塊讓我們只需要一條命令就可以完成這一切：

$ sudo iptables -t nat -A POSTROUTING -s 172.18.0.0/16 ! -o br0 -j MASQUERADE

命令非常簡單。在 nat 表里添加了一條 POSTROUTING chain 的新路由，會替換偽裝所有源于 172.18.0.0/16 網絡的包，但是不通過網橋接口。

檢查連通性：

$ sudo nsenter --net=/var/run/netns/netns0

$ ping -c 2 8.8.8.8 PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.

64 bytes from 8.8.8.8: icmp_seq=1 ttl=61 time=43.2 ms

64 bytes from 8.8.8.8: icmp_seq=2 ttl=61 time=36.8 ms

--- 8.8.8.8 ping statistics ---

2 packets transmitted, 2 received, 0% packet loss, time 2ms

rtt min/avg/max/mdev = 36.815/40.008/43.202/3.199 ms

要知道這里我們用的默認策略——允許所有流量，這在真實的環境里是非常危險的。主機的默認 iptables 策略是ACCEPT：

sudo iptables -S

-P INPUT ACCEPT

-P FORWARD ACCEPT

-P OUTPUT ACCEPT

Docker 默認限制所有流量，隨后僅僅為已知的路徑啟用路由。




如下是在 CentOS 8 機器上，單個容器暴露了端口 5005 時，由 Docker daemon 生成的規則：




$ sudo iptables -t filter --list-rules

-P INPUT ACCEPT

-P FORWARD DROP

-P OUTPUT ACCEPT

-N DOCKER

-N DOCKER-ISOLATION-STAGE-1

-N DOCKER-ISOLATION-STAGE-2

-N DOCKER-USER

-A FORWARD -j DOCKER-USER

-A FORWARD -j DOCKER-ISOLATION-STAGE-1

-A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT

-A FORWARD -o docker0 -j DOCKER

-A FORWARD -i docker0 ! -o docker0 -j ACCEPT

-A FORWARD -i docker0 -o docker0 -j ACCEPT

-A DOCKER -d 172.17.0.2/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 5000 -j ACCEPT

-A DOCKER-ISOLATION-STAGE-1 -i docker0 ! -o docker0 -j DOCKER-ISOLATION-STAGE-2

-A DOCKER-ISOLATION-STAGE-1 -j RETURN

-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP

-A DOCKER-ISOLATION-STAGE-2 -j RETURN

-A DOCKER-USER -j RETURN




$ sudo iptables -t nat --list-rules

-P PREROUTING ACCEPT

-P INPUT ACCEPT

-P POSTROUTING ACCEPT

-P OUTPUT ACCEPT

-N DOCKER

-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER

-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE

-A POSTROUTING -s 172.17.0.2/32 -d 172.17.0.2/32 -p tcp -m tcp --dport 5000 -j MASQUERADE

-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER

-A DOCKER -i docker0 -j RETURN

-A DOCKER ! -i docker0 -p tcp -m tcp --dport 5005 -j DNAT --to-destination 172.17.0.2:5000




$ sudo iptables -t mangle --list-rules

-P PREROUTING ACCEPT

-P INPUT ACCEPT

-P FORWARD ACCEPT

-P OUTPUT ACCEPT

 -P POSTROUTING ACCEPT




$ sudo iptables -t raw --list-rules

-P PREROUTING ACCEPT

-P OUTPUT ACCEPT

讓外部世界可以訪問容器（端口發布）

大家都知道可以將容器端口發布給一些（或者所有）主機的接口。但是端口發布到底是什么意思呢？

假設容器內運行著服務器：

$ sudo nsenter --net=/var/run/netns/netns0

$ python3 -m http.server --bind 172.18.0.10 5000

如果我們?cè)囍鴱闹鳈C(jī)上發送一個HTTP請求到這個服務器，一切都工作得很好（root命名空間和所有容器接口之間有鏈接，當然可以連接成功）：

# 從 root 命名空間

$ curl 172.18.0.10:5000

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01//EN"  "http://www.w3.org/TR/html4/strict.dtd">

# ... 忽略無關行 ...

但是，如果要從外部訪問這個服務器，應該使用哪個IP呢？我們知道的唯一 IP 是主機的外部接口地址 eth0：

$ curl 10.0.2.15:5000

curl: (7) Failed to connect to 10.0.2.15 port 5000: Connection refused

因此，我們需要找到方法，能夠?qū)⒌竭_(dá)主機 eth0 5000端口的所有包轉發到目的地 172.18.0.10:5000。又是 iptables來幫忙！

# 外部流量

    sudo iptables -t nat -A PREROUTING -d 10.0.2.15 -p tcp -m tcp --dport 5000 -j DNAT --to-destination 172.18.0.10:5000

    # 本地流量 (因?yàn)樗鼪](méi)有通過 PREROUTING chain)

    sudo iptables -t nat -A OUTPUT -d 10.0.2.15 -p tcp -m tcp --dport 5000 -j DNAT --to-destination 172.18.0.10:5000

另外，需要讓iptables能夠在橋接網絡上截獲流量：

sudo modprobe br_netfilter

測試：

curl 10.0.2.15:5000

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01//EN"  "http://www.w3.org/TR/html4/strict.dtd">

      # ... 忽略無關行 ...

理解 Docker 網絡驅動

我們可以怎么使用這些知識呢？比如，可以試著理解 Docke r網絡模式[1]。

從 –network host 模式開始。試著比較一下命令 ip link 和 sudo docker run -it –rm –network host alpine ip link 的輸出。它們幾乎一樣！在 host 模式下，Docker 簡單地沒有使用網絡命名空間隔離，容器就在 root 網絡命名空間里工作，并且和主機共享網絡棧。

下一個模式是 –networknone。sudo docker run -it –rm –network host alpine ip link 的輸出只有一個 loopback 網絡接口。這和之前創建的網絡命名空間，沒有添加 veth 設備前很相似。

最后是 –network bridge（默認）模式。這正是我們前文嘗試創建的模式。大家可以試試ip 和iptables命令，分別從主機和容器的角度觀察一下網絡棧。

rootless 容器和網絡

Podman 容器管理器的一個很好的特性是關注于 rootless 容器。但是，你可能注意到，本文使用了很多 sudo 命令。說明，沒有 root 權限無法配置網絡。Podman 在 root 網絡上的方案[2] 和Docker非常相似。但是在 rootless 容器上，Podman 使用了 slirp4netns[3] 項目：

從 Linux 3.8 開始，非特權用戶可以創建 user_namespaces(7) 的同時創建 network_namespaces(7)。但是，非特權網絡命名空間并不是很有用，因?yàn)樵谥鳈C(jī)和網絡命名空間之間創建 veth(4) 仍然需要root權限

slirp4netns 可以用完全非特權的方式將網絡命名空間連接到 Internet 上，通過網絡命名空間里的一個TAP設備連接到用戶態的TCP/IP棧。

rootless 網絡是很有限的：“從技術上說，容器本身沒有 IP 地址，因?yàn)闆](méi)有 root 權限，無法實現網絡設備的關聯。另外，從 rootless 容器 ping 是不會工作的，因?yàn)樗鄙?CAP_NET_RAW 安全能力，而這是 ping 命令必需的。”但是它仍然比完全沒有連接要好。

結論

本文介紹的組織容器網絡的方案僅僅是可能方案的一種（可能是最為廣泛使用的一種）。還有很多別的方式，由官方或者第三方插件實現，但是所有這些方案都嚴重依賴于 Linux 網絡虛擬化技術[4]。因此，容器化可以認為是一種虛擬化技術。

原文鏈接：https://iximiuz.com/en/posts/container-networking-is-simple/

聲明：本站所有文章，如無特殊說明或標注，均為本站原創發布。任何個人或組織，在未征得本站同意時，禁止復制、盜用、采集、發布本站內容到任何網站、書籍等各類媒體平臺。如若本站內容侵犯了原著者的合法權益，可聯系我們進行處理。

ff 命名空間網橋網絡

前提條件

network 命名空間隔離容器

使用虛擬的 Ethernet 設備將容器連接到主機上

使用虛擬網絡 switch（網橋）連接容器

連接外部世界（ IP 路由和地址偽裝（masquerading））

讓外部世界可以訪問容器（端口發布）

理解 Docker 網絡驅動

rootless 容器和網絡

結論

公眾號：微課學

客服微信：jujin3

国产亚洲精品久久午夜玫瑰园_日韩视频区_亚洲一区二区观看播放_欧美在线黄色_欧美亚洲一级_欧美韩国一区

前提條件

network 命名空間隔離容器

使用虛擬的 Ethernet 設備將容器連接到主機上

使用虛擬網絡 switch（網橋）連接容器

連接外部世界（ IP 路由和地址偽裝（masquerading））

讓外部世界可以訪問容器（端口發布）

理解 Docker 網絡驅動

rootless 容器和網絡

結論

相關文章
