在當今社會，幾乎所有的電子設備，如電腦、手機、汽車和飛機，都需要芯片的支持。
芯片是什么，它是怎么的？
一個芯片，只是指甲蓋那么大，可以是幾十個平方毫米在空間中，運行數十億個晶體管。
想要制造芯片，光刻機核心設備不能繞過。用紫外線去除晶圓表面的保護膜是光刻機。它是一種成像設備，可以將光源照射到設置的圖像上，通過成像系統將電路圖形準確復制到晶圓上，從而創建芯片所需的圖形和功能區域。
原理很簡單，關鍵是納米級的準確性。就像原子彈爆炸的原理一樣，它早已不是國家機密，但它真的制造了一個核彈，但是沒那么容易。
制造光刻機有哪些困難？
首先是光源問題。
晶圓上刻有紫外光，對光源要求很高。
目前，世界上最先進的光刻機已達到3納米。這里的3納米是指節點技術的關鍵尺寸，是指網格的極長（gate length），也就是單晶管的長度。長度越小，可以布置在同一面積晶圓上的晶體管就越多。縮小柵極是提高設備開斷頻率的重要途徑之一。高頻率意味著芯片跑得更快。據說這種光刻機可以加工13 納米線條。我們頭發的直徑大約是 50~70微米，換句話說，這種光刻機只能刻畫頭發直徑1/5000的線條。

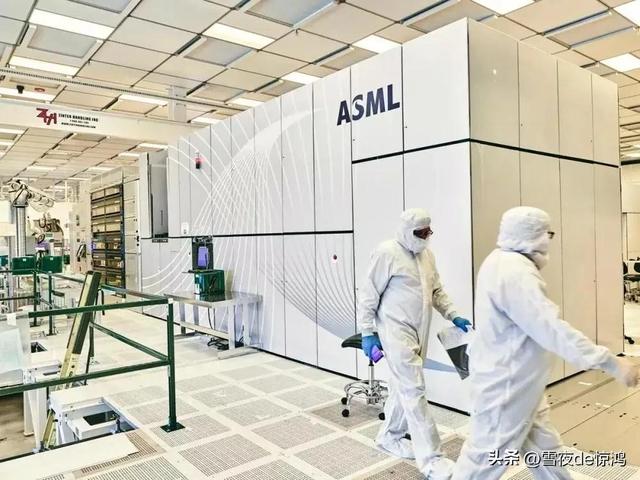

世界上最先進的光刻機是荷蘭ASML公司極紫外光刻機的生產（EUV）。比起DUV光刻機，它把193nm用13代替短波紫外線.5nm極紫外線可將光刻技術擴展到32nm以下特征尺寸。

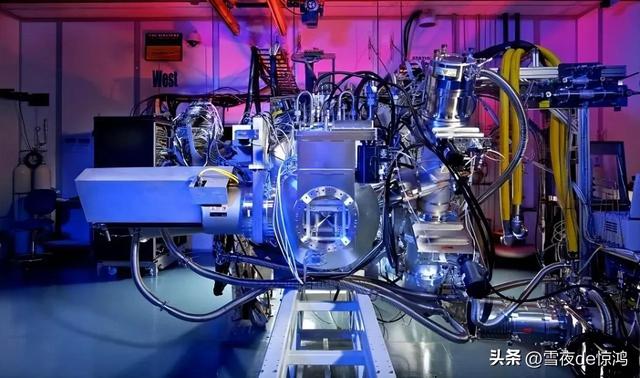

而EUV光刻機的光源來自美國Cymer，這個13.5nm極紫外線來自193nm短波紫外線反射多次得到。原因是這么說的，但是做起來太難了。美國的生產EUV光刻機光源公司是世界上唯一的公司，也就是說，除了他的家，沒有人能生產。
沒有光源，光刻機就不能工作。這就是壟斷。
其次是反射鏡。
在硅片以電路圖的形式呈現，是制造芯片的關鍵部件。
ASML公司EUV德國光刻機的反射鏡蔡司。
EUV多層膜反射鏡是光學系統的重要組成部分EUV需要實現光源的關鍵技術EUV波段的高反射率。
三是工作臺的精度。
光刻機工作臺控制芯片在制造和生產過程中的紋路蝕刻。工作臺的移動精度越高，加工后的芯片精度越高。
ASML公司的EUV光刻機工作臺采用高精度激光干涉儀測量微動臺的位移，構建閉環控制系統，實現納米超精度同步運動。

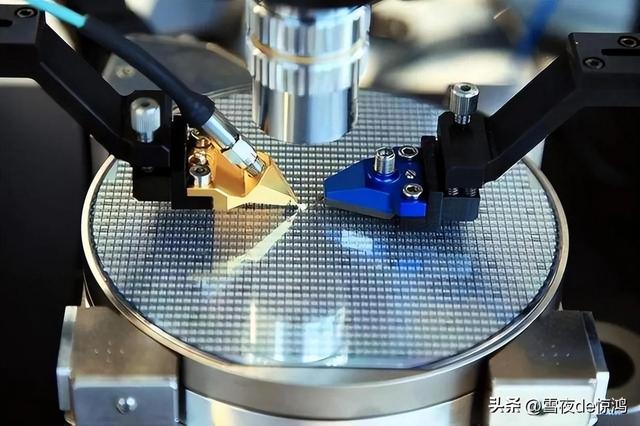

在芯片制造過程中，不能通過一次曝光來完成。在制造過程中需要多次曝光，這意味著芯片制造過程中需要多次對準。芯片的每個部件之間只有幾納米的間隔，掩膜與硅晶圓對準誤差必須控制在幾納米范圍內。
ASML公司開發了雙工作臺，在完成掃描曝光的同時，還可以同時對準、調焦、下片等操作。
最后是耗電問題。
EUV光刻機耗電量很高，需要將整個工作環境抽真空，避免灰塵。EUV光刻機每小時至少耗電150度。這比挖比特幣更貴！
我們自己的光刻機達到了什么水平？
ASML的EUV可使用13臺光刻機.5nm極紫外光工程7nm、甚至3nm芯片。我國主要采用深紫外光193nm制程工藝，能做26nm芯片。據報道，上海微電子公司已攻克14nm光刻機不能盡快達到世界上最先進的光刻機水平，但我們可以在手機、汽車等民用領域和武器裝備芯片上自給自足。
與ASML的EUV與光刻機相比，我們就像拿著一把盒尺來測量國際米原器的精度。可想而知，不打破技術壁壘是如此困難。
為了遏制我們，美國人在半導體不僅限制了領域的發展ASML出口給中國EUV光刻機，甚至使用深紫外線DUV對我國出口限制光刻機。ASML公司在EUV光刻機光源的供應受美國的限制，不得不停止為中國供應，但其銷售急劇下降，損失巨大。雖然這次喊出來給我們供貨，但只是恢復了DUV光刻機出口最好硬一點，直接加EUV光刻機，看美國人怎么指手畫腳？
